U&C ジルコニア
ジルコニアディスク
色が合う理由がある 色調再現のニュースタンダード
ホンモノで作られたシェードガイド「ZIR GUIDE」だから色が合う
このような課題はありませんか？
- 医院に普及しているVitaシェードを使用してジルコニアのシェードセレクションをしても、ジルコニアとは特性が異なるため、シェードと同等の色調再現が難しく補綴物の色が合いにくい
U&C ジルコニアなら…
EVEREST Multilayerジルコニア製のシェードガイドを使用してシェードセレクションを行うため、シェードガイドと同等の色調再現が可能。これにより、立ち会いや再製作の削減につながります。
商品について
U&C ジルコニアの3つの特徴

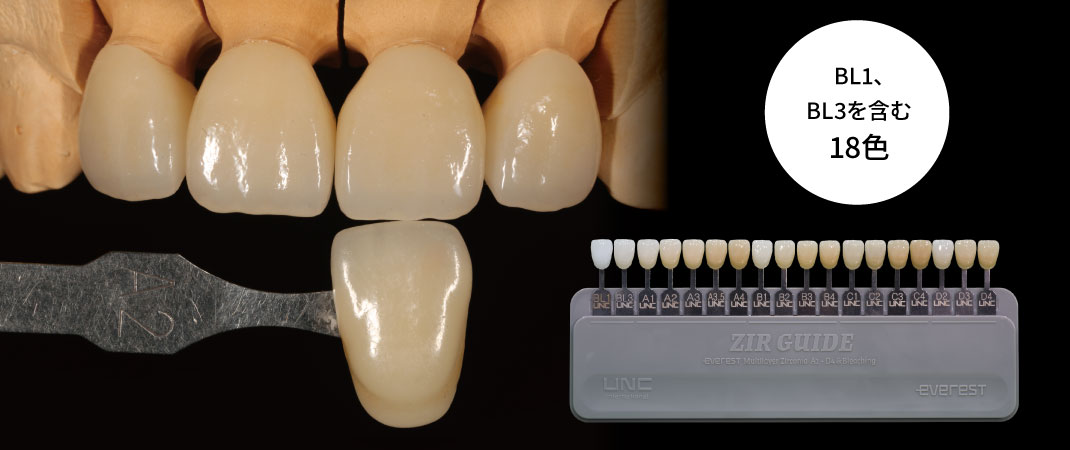

専用シェードガイド「ZIR GUIDE」で色が合う
実際のジルコニアで作っている専用シェードガイド「ZIR GUIDE」で、カラーリングやステイニングの要らない審美補綴を実現します。
日本人の歯牙にも合わせやすい色味
U＆C ジルコニアは、VITAシェードの色調を基準に製造されています（自社基準の色調再現性のテストをクリアしています）。赤みを抑えて日本人の歯牙にも合わせやすい柔らかい色調です。
幅広いラインナップ
Mutilayerのeverestは透明度の高いAT、曲げ強度の高いPT、スピードシンタリング対応のUVSの3種類をご用意。厚さ30mmまでの幅広いラインナップで、フルアーチやボーンアンカードブリッジなどにも対応。 シェードも豊富に揃えています。
品質へのこだわり

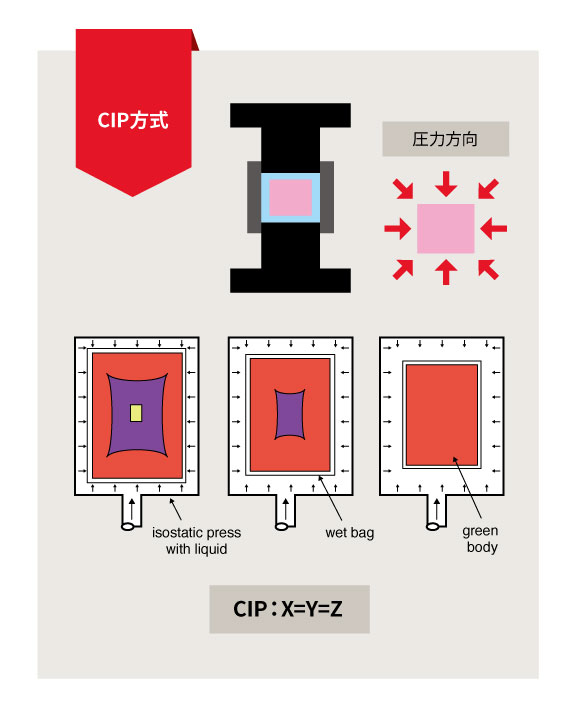

高圧なCIP方式を採用
（CIP…Cold Isostatic Press 冷間静水圧プレス）
ジルコニアディスクは粉末をプレスして製造しますが、プレス方法によっては均一性に差が出てしまい品質の差に影響します。UNC社はCIP方式を採用し、全方向（X＝Y＝Z）からプレスすることで製品の均一性を担保しております。
UNC社ではディスクの芯まで強度を均一に保つために、約500tのプレス圧を採用しています。
徹底した品質管理により不良率は0.01%（当社調べ）
UNC Internationalでは毎月約40,000枚のジルコニアディスクを生産していますが、粉末の状態から徹底した温度や湿度の管理により不良率0.01%という数値を維持し続けています。
韓国トップクラスのジルコニアメーカー
UNC Internationalは2013年の創業以来、ジルコニア製品の開発・製造に取り組んできました。現在では韓国を代表するジルコニアメーカーの一つとして、世界17か国で製品を展開しています。
臨床例

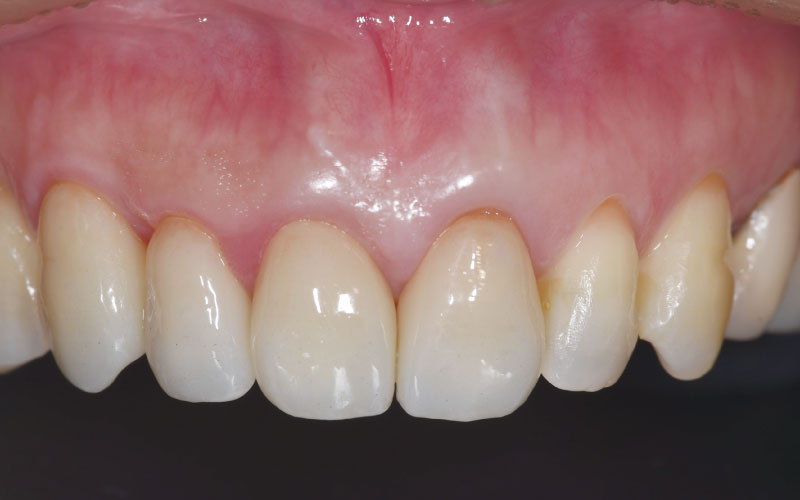

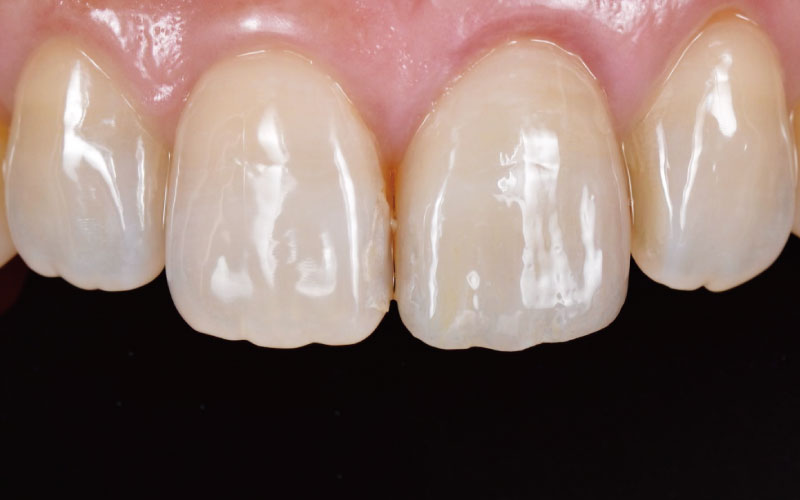

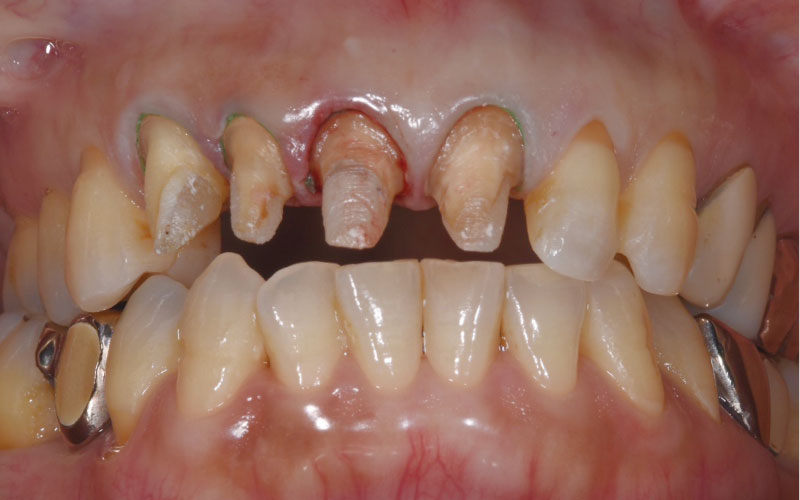

【使用ディスク】Everest Multilayer AT A2（18mm）
【症例提供】株式会社カリス 若井友喜先生、医療法人裕和会タキノ歯科医院 ペリオ・インプラントオフィス

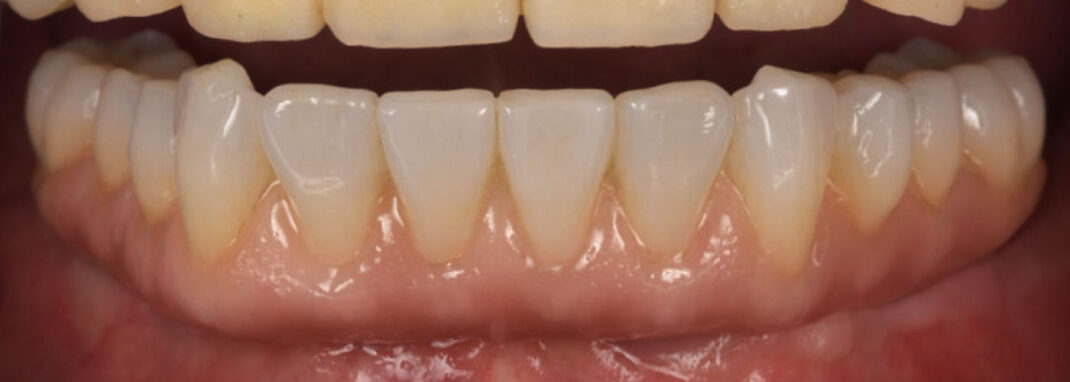

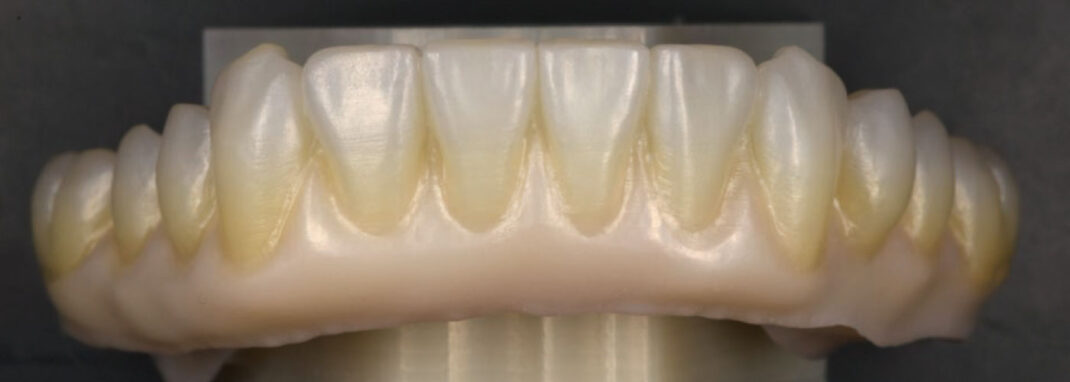

【使用ディスク】Everest Multilayer PT A2
【症例提供】mister ceramic 吉村拓郎先生
U&C ジルコニア 商品ラインナップ

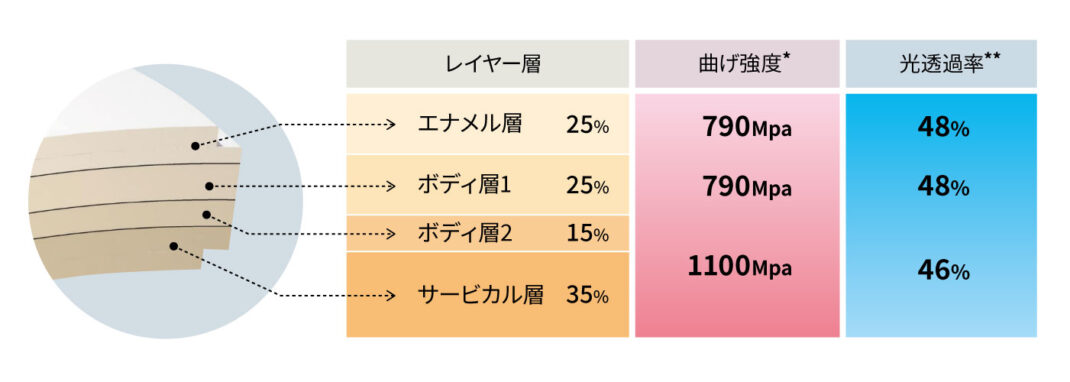

EVEREST Multilayer AT
EVEREST Multilayer ATは、前歯部の審美補綴のために設計された非常に透明度の高いマルチレイヤー・ジルコニアです。
推奨用途ベニア/クラウン/前歯部ブリッジ

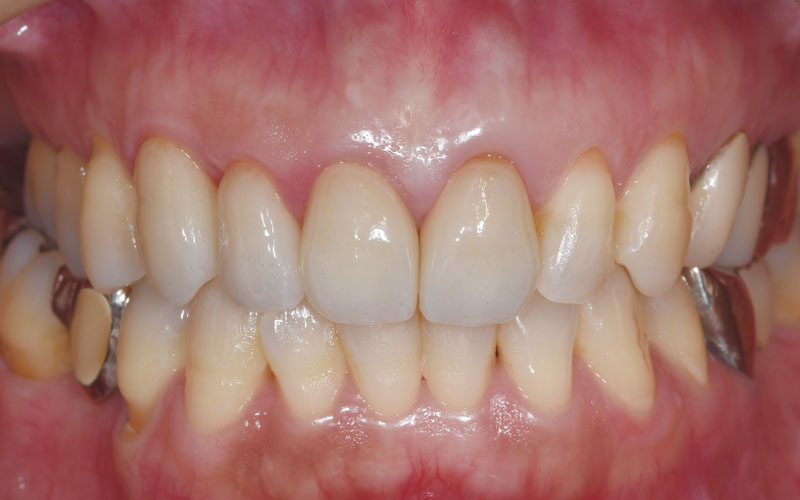

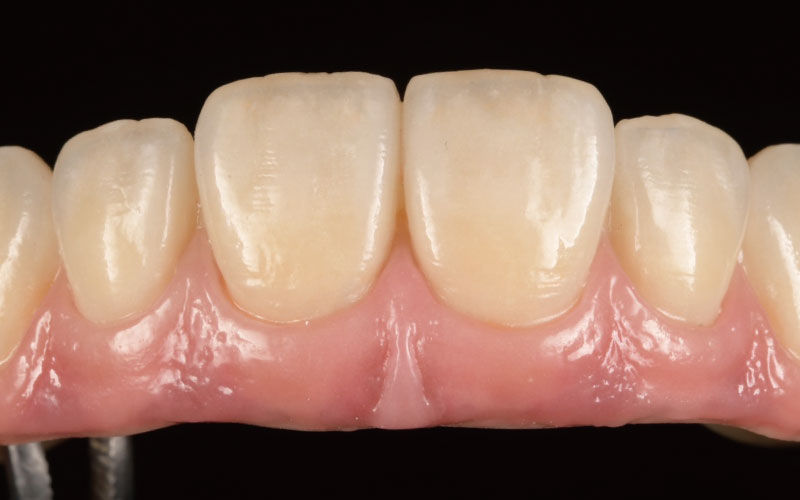

【使用ディスク】EVEREST Multilayer AT A2
【症例提供】グローバルネクスト株式会社 渡部正己先生
| 厚み | 12mm / 14mm / 16mm / 18mm / 20mm / 22mm / 25mm / 30mm ※30mmは一部のシェードの取り扱いとなります。詳しくはお問い合わせください。 |
| シェード | 【95mm】 A1・A2・A3・A3.5 【98mm】 A1・A2・A3・A3.5・A4・B1・B2・B3・B4・BL1・BL3・C1・C2・C3・C4・D2・D3・D4 |
| 直径 | 95mm / 98mm |

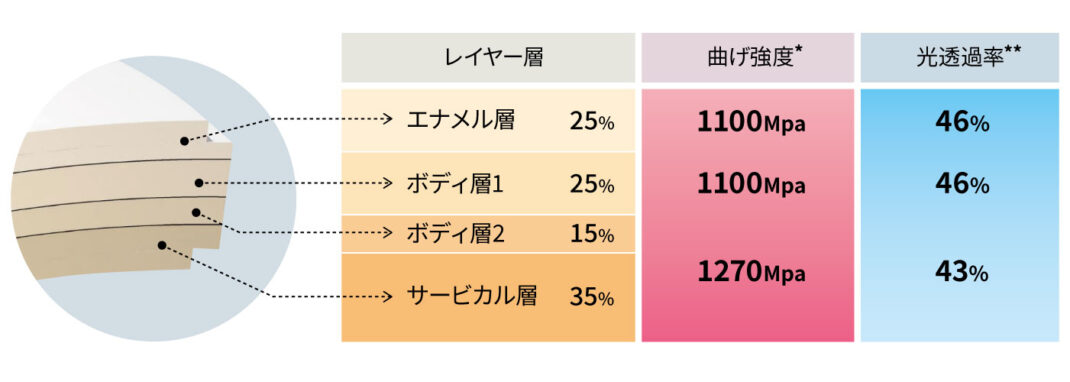

EVEREST Multilayer PT
推奨用途クラウン/臼歯部ブリッジ/ロングスパンブリッジ/オールオン4

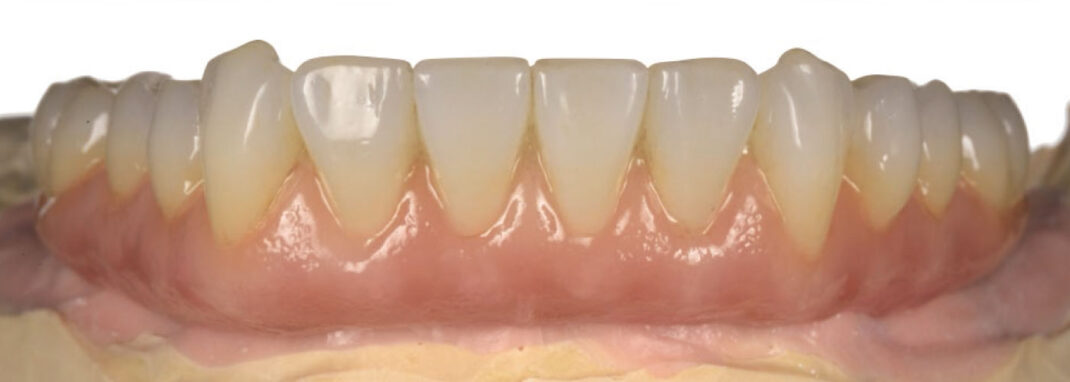

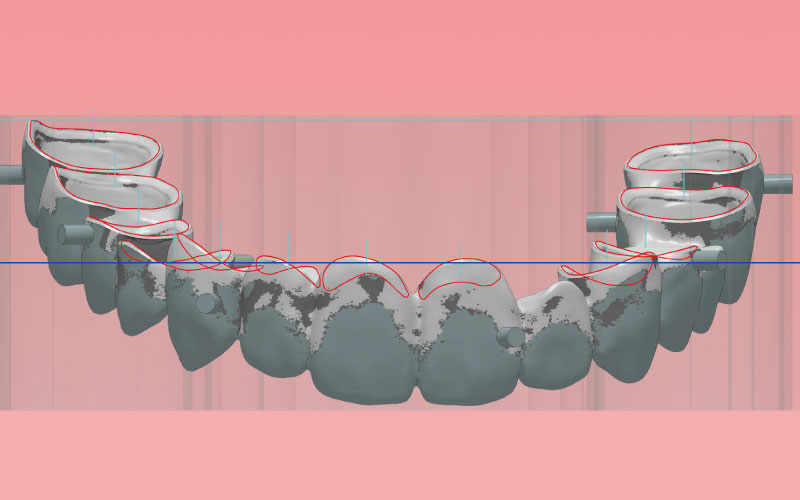

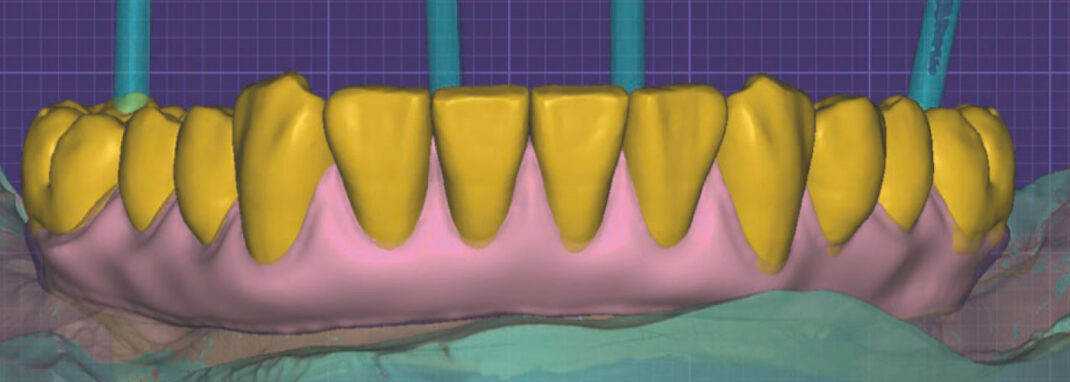

【使用ディスク】EVEREST Multilayer PT A2（22mm）
【症例提供】株式会社SHAPES Dental Lab 石井亮次先生
| 厚み | 12mm / 14mm / 16mm / 18mm / 20mm / 22mm / 25mm / 30mm ※30mmは一部のシェードの取り扱いとなります。詳しくはお問い合わせください。 |
| シェード | 【95mm】 A1・A2・A3・A3.5 【98mm】 A1・A2・A3・A3.5・A4・B1・B2・B3・B4・BL1・BL3・C1・C2・C3・C4・D2・D3・D4 |
| 直径 | 95mm / 98mm |
RAZOR Singlelayer
シングルレイヤーのジルコニアであり、強度と透光性の違いで3種類のラインナップを揃えています。焼結前に専用のカラーリキッドで着色することで、天然歯の色調を再現することが可能です。
RAZOR 800
推奨用途ベニア/前歯部クラウン/前歯部ブリッジ
| 曲げ強度* | 約800Mpa |
| 光透過率** | 48% |
RAZOR 1100
推奨用途前歯部クラウン・ブリッジ/臼歯部クラウン・ブリッジ
| 曲げ強度* | 約1100Mpa |
| 光透過率** | 46% |
RAZOR 1300
推奨用途クラウン/臼歯部ブリッジ/ロングスパンブリッジ/オールオン4/コーピング
| 曲げ強度* | 約1300Mpa |
| 光透過率** | 44% |
〈測定条件〉 *3点曲げ試験：ISO6872に準ずる **透過率：光源：D65、試験体厚み：1.0mm
| 厚み | 10mm / 12mm / 14mm / 16mm / 18mm / 20mm / 22mm / 25mm / 30mm ※30mmは一部のシェードの取り扱いとなります。詳しくはお問い合わせください。 |
| シェード | 【800】 A1・A2・A3・B1・B2 【1100】 A0・A1・A2・A3・A3.5・B1・B2・B3・B4・BL1・BL3・C1・C2・C3・C4・D2・D3・D4 【1300】 A0・A1・A2・A3・A3.5・B1・B2・C1・C2・D2 ※95mmは1100/1300の一部のシェードのみとなります。詳しくはお問い合わせください。 |
| 直径 | 95mm / 98mm |
EVEREST Multilayer UVS
シンタリング条件が違っても同じ色調再現が可能
- 最短約40分の焼結スケジュール（ケースにより約4時間程かかる場合がございます）
- 約1500°C～1560°C焼結温度
スピードシンタリングが可
- 約40分焼結（シングルクラウン）
- 約4時間焼結（フルアーチ）
| 厚み | 12mm / 14mm / 16mm / 18mm / 20mm / 22mm / 25mm / 30mm ※30mmは一部のシェードの取り扱いとなります。詳しくはお問い合わせください。 |
| シェード | A1・A2・A3・A3.5・A4・B1・B2・B3・BL1・BL3・C1・C2・C3・D2・D3 |
| 直径 | 98mm |
| 推奨用途 | 前歯部クラウン / 臼歯部クラウン / フルアーチ |
U&C カラーリングリキッド
U&C カラーリングリキッドは、EVEREST/RAZORはもちろん、メーカーを問わず多くのジルコニアディスクに使える万能カラーリング材です。
ジルコニアをより自然で審美性の高い補綴物へ導きます。
| Dentin | A1 / A2 / A3 / A3.5 / A4 / B1 / B2 / B3 / B4 / C1 / C2 / C3 / C4 / D2 / D3 / D4 |
| Effect | Incisal / Blue / Gray / Violet / Orange / Brown / White / Pink / Opaque |
U&C ジルコニア 焼成スケジュール
【焼結時間】約8時間
【最大本数】6本まで
| 焼成温度 | 昇降温速度 | 係留時間 |
| R.T.〜1000℃ | 17℃ / 分 | ー |
| 1000℃〜1300℃ | 10℃ / 分 | ー |
| 1300℃〜1530℃ | 7℃ / 分 | ー |
| 1530℃（最⾼温度） | ー | 2時間 |
| 1530℃〜R.T. | 6℃ / 分 | ー |
【焼結時間】約11時間30分
【最大本数】7本〜Full
| 焼成温度 | 昇降温速度 | 係留時間 |
| R.T.〜900℃ | 10℃ / 分 | ー |
| 900℃ | ー | 1時間 |
| 900℃〜1300℃ | 5℃ / 分 | ー |
| 1300℃〜1530℃ | 3℃ / 分 | 2時間 |
| 1530℃（最⾼温度） | ー | ー |
| 1530℃〜900℃ | 3℃ / 分 | ー |
| 900℃〜R.T. | 15℃ / 分 | ー |
【焼結時間】約4時間
【最大本数】6本まで
| 焼成温度 | 昇降温速度 | 係留時間 |
| R.T.〜1000℃ | 50℃ / 分 | ー |
| 1000℃〜1300℃ | 20℃ / 分 | ー |
| 1300℃〜1500℃ | 10℃ / 分 | ー |
| 1500℃（最⾼温度） | ー | 2時間 |
| 1500℃〜500℃ | 50℃ / 分 | ー |
| 500℃〜R.T. | 30℃ / 分 | ー |
通常モード
| 焼成温度 | 昇降温速度 | 係留時間 |
| 室温〜1000℃ | 50℃ / 分 | 20分以上 |
| 1000℃〜1300℃ | 30℃ / 分 | 10分以上 |
| 1300℃〜1530℃ | 20℃ / 分 | 15分以上 |
| 1530℃ | ー | 2時間以内 |
| 1530℃〜室温 | 25℃ / 分 | 1時間以上 |
スピードシンタリングモード
| 焼成温度 | 昇降温速度 | 係留時間 |
| 室温〜1200℃ | 120℃ / 分 | 10分以上 |
| 1200℃〜1530℃ | 50℃ / 分 | 7分以上 |
| 1530℃ | ー | 10分以内 |
| 1530℃〜室温 | 300℃ / 分 | 5分以上 |
U&C ジルコニア 導入フロー
Step1
商品説明・導入環境の確認
Step2
サンプルミリング&焼成
Step3
ご注文
Step4
納品
Step5
導入後フォロー
よくあるご質問
一般的なシェードガイドでは色が合わないことがありますか？
ジルコニアはメーカーごとに透過性や発色が異なるため、一般的なシェードガイドでは、それぞれのジルコニアの色調を正確に再現できないことがあります。そのため、完成した補綴物との色調に差が生じる場合があります。
ZIR GUIDEは実際のEVERESTジルコニアから製作されているため、より仕上がりに近い色調確認をサポートします。
ZIR GUIDEはなぜ色が合いやすいのですか？
ZIR GUIDEは、実際のEVERESTジルコニアから製作されています。補綴物と同じ素材で色調を確認できるため、ジルコニア本来の光学特性を反映したシェード選択が可能です。より高い色調再現をサポートします。
ZIR GUIDEはマルチレイヤージルコニアにも対応していますか？
はい。マルチレイヤータイプの色調設計を反映したシェードガイドです。
シェードテイクするときの注意点はありますか？
最終的な色調は支台歯の色や厚み、焼成条件などによっても影響を受けます。シェード選択時には臨床条件もあわせてご確認ください。焼成スケジュールは本ページの上記からご確認ください。
詳しい商品仕様を教えてもらえますか？
マテリアルの必要最低厚み、焼結収縮率、イットリア含有量など、技術的な仕様についてはお気軽にお問い合わせください。用途や症例に応じて、担当スタッフがご案内いたします。
スピードシンタリングに関して教えてください。
詳しくはこちらのページをご覧ください。
| 販売名 | U&C ジルコニア |
| 一般的名称 | 歯科切削加工用セラミックス |
| 医療機器分類 | 管理医療機器 |
| 医療機器製造販売認証番号 | 304ADBZX00098000 |
| 販売名 | U&C カラーリングリキッド |
| 一般的名称 | 歯科セラミックス用着色材料 |
| 医療機器分類 | 管理医療機器 |
| 医療機器製造販売認証番号 | 304ADBZX00097000 |
