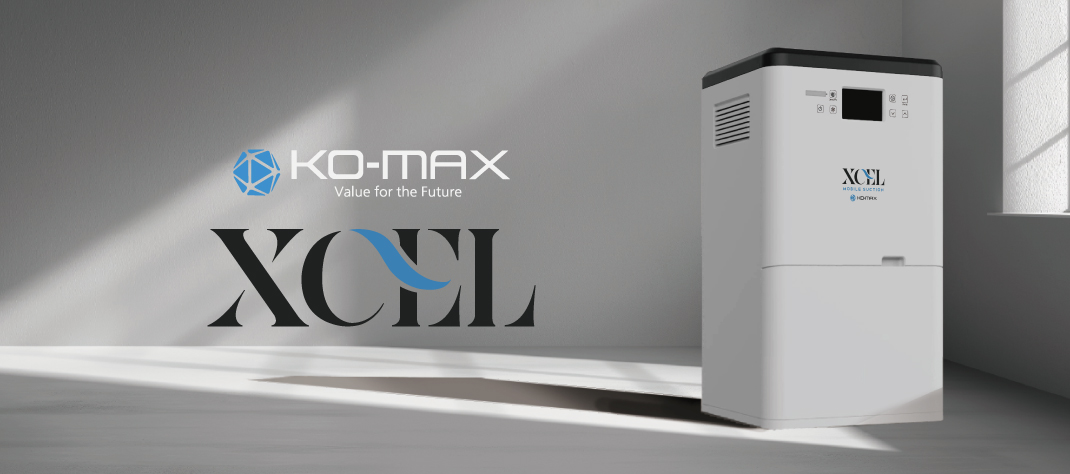

CAM用集塵機 XCEL
CAM用集塵機
メンテナンスの手間とランニングコストを抑えたCAM用集塵機
オートフィルタクリーニング＆ダストバッグレス
商品について
CAM用集塵機 XCELの4つの特徴

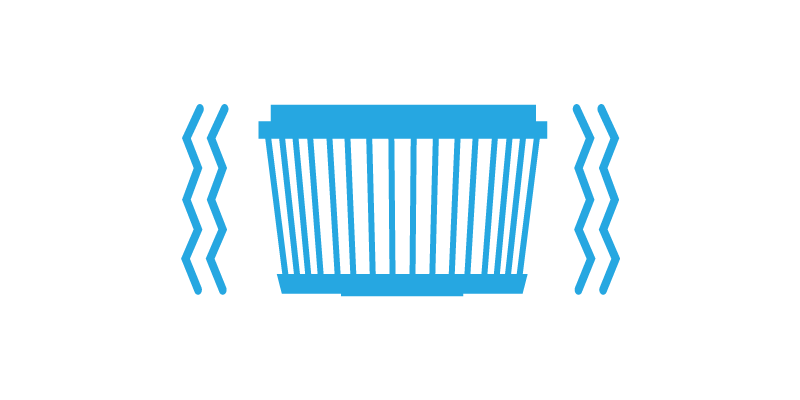

オートフィルタクリーニング
自動振動機能を搭載したフィルタにより、ボタン1つでフィルタ清掃。
強力な振動を自動的に発生させて切削粉を取り除くので、メンテナンスの手間を省けます。
モニタリングシステム
空気圧・吸入レベル・内部温度などをリアルタイムにモニタリングできます。
ダストバッグレス
大型ダストボックスを搭載することにより集塵袋が不要。
ランニングコストを抑制できます。
カスタマイザブルセッティング
使用環境に合わせたカスタム設定が可能。

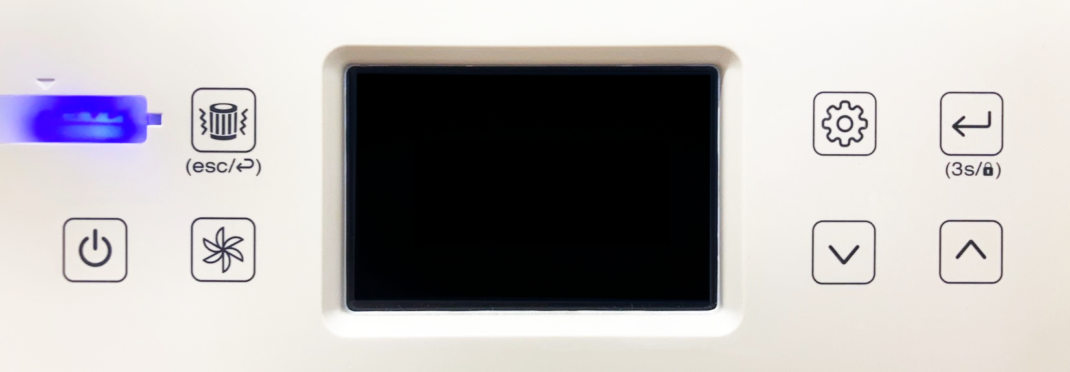

操作説明
電源ON / OFF
装置の電源をオン/オフにします。電源をONにするとLCDが表示されます。
設定
「設定モード」に入ります。
◎リアルタイムモニタリングモード（3秒以上長押し）
ボタンを3秒以上長押しで「リアルタイムモニタリングモード」に入ります。
サクションON / OFF
サクションボタンをタッチすると吸引機能が作動し、吸引力の強さが表示されます。もう一度押すとアラームが2回鳴り、吸引が終了します。
フィルタ清掃ON / OFF
フィルタ掃除ボタンを押すとフィルタクリーニング機能が起動します。
※吸引中にこのボタンに触れると、吸引機能が停止します。吸引機能を再開したい場合は、サクションボタンをタッチする必要があります。
下および左移動
サクションレベルを下げます。
上および右移動
サクションレベルを上げます。
確定
タッチすると機能や設定が確定します。
◎ロックモード（3秒以上長押し）
ボタンを3秒以上長押しすることで「ロックモード」になり、LCDにはロックアイコンが表示されます。
再び3秒以上長押しすると「ロックモード」が解除されます。
CAM用集塵機 XCEL 関連動画
プロモーション動画
商品説明動画
画面操作 説明動画
CAM用集塵機 XCEL 商品情報
| 商品概要 | CAMシステム用のバッグフリーユニット |
| 本体サイズ | 316（幅） × 342（奥行） × 589（高さ） mm |
| 重量 | 13kg |
| 材料 | ABS、PP、PETG |
| 環境仕様 | 動作温度：-15℃ 〜 +40℃ 保管温度：-20℃ 〜 +80℃ 保管湿度：RH20% 〜 80% |
| 電源仕様 | 定格電圧：AC110V 動作電圧：単相AC100-140V、50 / 60Hz 消費電力：780W（±5%） 消費電流：8.6A |
| 電流保護 | Input：2×12A（サーキットブレーカー） Output：3.15A（ヒューズ） |
| モータタイプ | ブラシレスモータ |
| 最大空気流量 | 3.8㎡ / min |
| 最大空気圧 | 装置仕様：20kPa モータ仕様：25.6kPa |
| フィルタ | HEPAフィルタ |
| 吸引仕様 | 吸引口内径：Φ48 吸引レベル：Manual / 1-5 level・Auto / 2 level（3rd, 5th） |
| ダストボックス容量 | 8.71L |
| ノイズレベル | 最大70dB（±5%） |
| CAMインターフェース | DIN-6P / RJ45 Socket |
| 信号仕様 | 【入力信号】低圧：0-2.5V / 高圧：4-24V 【出力信号】最大プルアップ電圧：24V / 最大スイッチング電流：5mA / 内部抵抗：150Ohm |
| 標準構成品 | メインユニット、フィルタ、静電気防止ホース（2.5M）、電源プラグ、CAMインターフェースケーブル |
よくあるご質問
どのような機種に使用できますか？
各社ミリングマシンに対応しています。詳細はお問い合わせください。
